不銹鋼冷凝器是現代船舶系統中必不可少的裝置，在船舶動力系統、滑油冷卻系統和空調冷卻系統均有應用。不銹鋼冷凝器中的換熱管由于長期與流動的海水接觸，常常遭受嚴重腐蝕而縮短整個系統的使用壽命，處理不及時，甚至?xí)劤墒鹿省Q熱管材料較初由碳鋼、鑄鐵建造，因其不耐腐蝕，逐步改用TUP紫銅、Bl0等銅及銅合金材料。近年來，隨著B30的生產工藝日趨成熟，船舶不銹鋼冷凝器換熱管開始換用具有良好的耐沖刷性能的B30銅鎳合金管，這在很大程度上延長了換熱管的使用壽命，但腐蝕問題仍然存在，海水管路泄漏情況時有發生。目前，國內外學者對B30在海水中的腐蝕進行了一系列的研究，由于傳熱管在海水中的腐蝕影響因素錯綜復雜，相關腐蝕失效原因也須結合實際狀況進行分析，因此本文針對不銹鋼冷凝器B30換熱管的腐蝕問題進行分析，對其腐蝕失效原因進行研究。

1試驗材料及方法

試驗材料為發生泄漏的B30換熱管，采用碳硫分析儀(CS800)和ICP（全譜直讀等離子體發射光譜儀）對B30換熱管進行化學成分檢測，檢測依據為GB/T5121.27-2008和GB/T5121.4-2008；根據GB/T6394-2002《金屬平均晶粒度測定方法》以及YS/T449-2002《銅及銅合金鑄造和加工制品顯微組織檢驗方法》，對B30換熱管進行金相組織分析；利用三維視頻掃描儀觀察清除腐蝕產物后蝕坑形貌，并利用XL-30環境掃描電鏡對B30換熱管試樣進行微觀形貌觀察，并結合EDS分析試樣表面腐蝕產物。

2結果及討論

2.1合金成分

B30換熱管的實測合金成分如表1所示。由表1可知，該管段的實測合金成分均滿足德國KME公司企標和德國標準要求，表明該管線的成分滿足設計要求。

2.2金相組織分析

圖1為B30換熱管內側和外側的橫向和縱向金相組織，B30管段的金相組織為孿晶組織，晶粒度為10.0級。與標準B30管材的金相組織如圖2所示，管內側和外側均為完全退火后等軸狀孿晶組織，晶粒度為9.5級）相比，該B30換熱管普遍存在外側與內側組織狀態不一致的現象，管材外側為等軸晶組織，而管材內側局部呈現拉長晶組織，為非完全退火的組織。

2.3宏觀腐蝕形貌

宏觀腐蝕形貌如圖3所示，可以看出，B30換熱管外表面整體呈黑色，存在大大小小的可見麻點，麻點顏色為黃褐色，內部表面部分蝕坑內有黑色腐蝕產物，該覆蓋物結合力較差，輕輕碰觸即脫落，脫落后的腐蝕產物呈黃褐色，腐蝕形貌呈現出潰瘍狀腐蝕的特征。選取腐蝕較嚴重的部位如圖4中標識區域）切割加工制備成20mmx55mm的長方形檢測試樣，進行腐蝕形貌觀察和腐蝕產物分析。

2.4腐蝕形貌

圖5為B30換熱管外表面和內表面各典型部位的三維視頻掃描形貌，以試樣邊緣圍成的區域作為統計區域，外表面腐蝕坑尺寸較小約250μm×300μm，較大約1300μm×800μm。腐蝕坑深度較淺約為15μm，較深約為65μm。內表面較大蝕坑長約8mm，寬約4mm，深約620μm，較小麻點200μm×150μm，深度約20μm。對比內外表面的腐蝕情況可知，B30換熱管內表面腐蝕坑數量、坑深及腐蝕坑尺寸均大于外表面的，表明內表面腐蝕更為嚴重。

2.5腐蝕產物

將較嚴重腐蝕部位的試樣表面泥垢油污和腐蝕產物清除，如圖6所示，腐蝕坑底部出現兩處紅色物質箭頭標識處）。經分析，該紅色物質為高富Cu相。

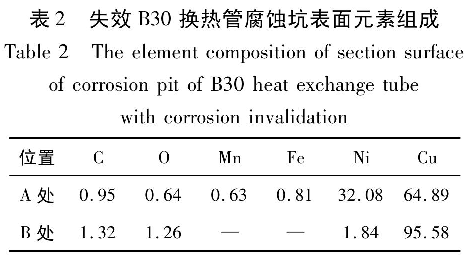

腐蝕坑表面外圍（A處）和底部（B處）的SEM及EDS結果如圖7和表2所示，可見，在蝕坑外，Ni元素含量32.08%（ω），Cu元素含量為64.89%（ω），材料成分符合B30合金特征；在蝕坑內，Ni元素的較低含量?jī)H1.84%，遠低于B30合金的Ni含量。

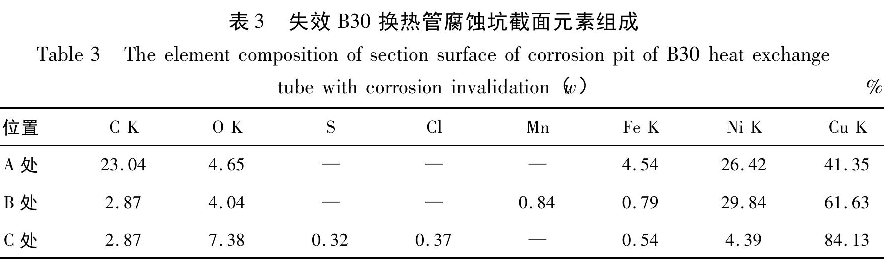

腐蝕坑內部截面的SEM及EDS結果如圖8和表3所示，可以看出，A處位于材料內部，B處位于腐蝕坑底部，C處為腐蝕坑底部顆粒狀物質表面，A、B兩處Ni元素含量相差不大，分別為26.42%和29.84%，C處Ni元素含量很少而Cu元素富集。同時，根據Pourbaix圖，在酸性、中性和弱堿性環境中，銅的電位均正于鎳90mV左右，只有到了強堿性溶液中（PH>13），鎳的電位才比銅正。該B30換熱管內部環境為具有弱堿性的海水，因此在高富Cu相的周圍，富Ni相會優先發生腐蝕，當包圍高富Cu相的富Ni相腐蝕到一定程度后，高富Cu相脫落，造成較深的腐蝕坑，成為管路中的薄弱區域，當腐蝕進一步發生后，可能導致腐蝕穿孔，進而發生泄漏。

3結論

B30換熱管合金成分符合要求，但是管材內外壁微觀組織存在差異。換熱管內壁外壁均發生腐蝕，管路失效主要由與海水接觸的內壁發生的點蝕所引起。換熱管內壁首先發生富Ni相的腐蝕，導致高富Cu相脫落并逐步形成較深的腐蝕坑。
